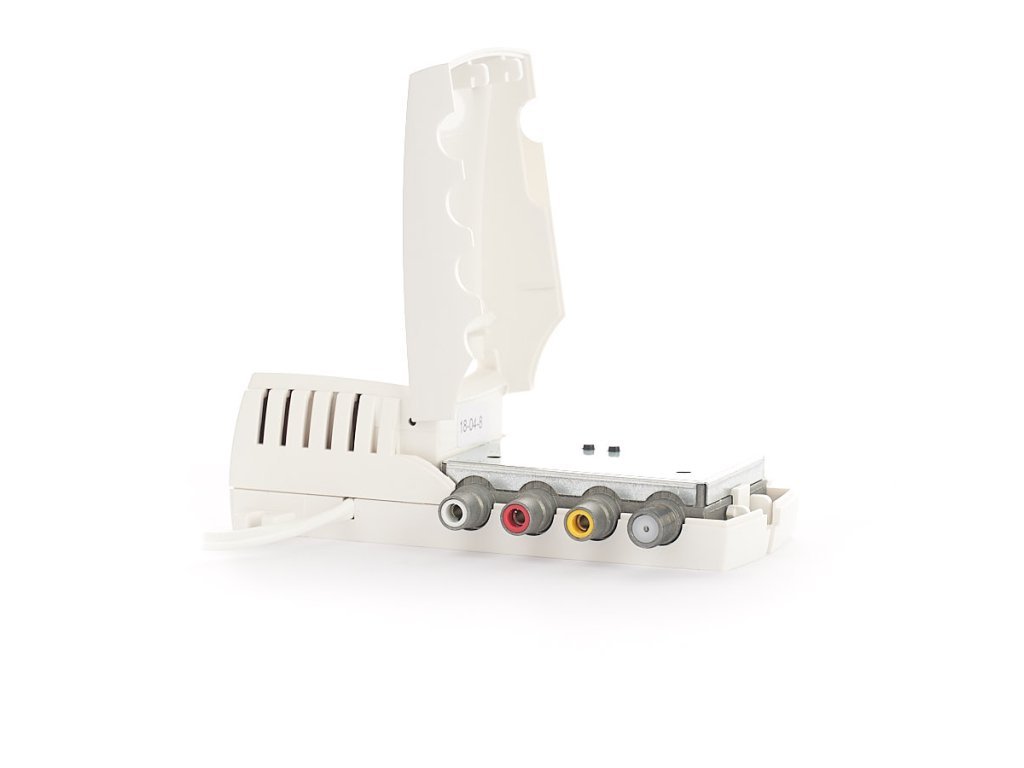

Terra MT47 AV modulátor

Detailní popis produktu

DSB modulátor modulátor Terra MT-47 konvertuje AV signál na RF kanál 1-12 & 21-69.  Možnosti nastavení: video nosná frekvence,  RF výstupní úroveň,  audio subnosná, frekvence,  A/V ratio,  standardní odchylka (+/-50 kHz) audio nosné pro vstupní úroveň 150-775 mV.

Specifikace:

Video vstup:

• frekvenční rozsah - 20 Hz - 6 MHz
• úroveň/impedance - 1 V ± 0,1 V/75 Ω

Audio vstup:

• frekvenční rozsah - 20 Hz - 15 kHz
• nastavení úrovně - 0 ÷ 7 dB
• úroveň/impedance/odchylka - 2x775 mV RMS/10 kΩ/50 kHz

RF výstup

• úroveň (typická)/impedance - 85 dBµV/75 Ω
• nastavení úrovně - 0 ÷ -20 dB
• výstupní kanály podle kanálových tabulek - B/G/D/K/H/I/L/M/N/Au
• frekvenční rozsah - 45-84 MHz, 170-300 MHz, 470-862 MHz
• Zvuková pomocná nosná frekvence - 4,5 MHz, 5,5 MHz, 6,0 MHz, 6,5 MHz
• Rozsah jemného doladění nosné frekvence videa - ± 2,25 MHz Max. o krok 0,25 MHz
• Kombinace přes ztrátu - 2,5 dB
• Frekvenční rozsah RF kombinace - 5-862 MHz
• A/V poměr - 12/16 dB
• Hloubka amplitudové modulace, typická - 81 %
• Poměr signál/šum, vážený -  ≥ 55 dB
• Spotřeba energie -  230 V~ 50/60 Hz 3 W
• Rozsah provozních teplot -10°C ÷ + 50°C
• Rozměry/Hmotnost (zabaleno)- 133x73x39 mm/0,36 kg
