Terra MT41 TV modulátor

Detailní popis produktu

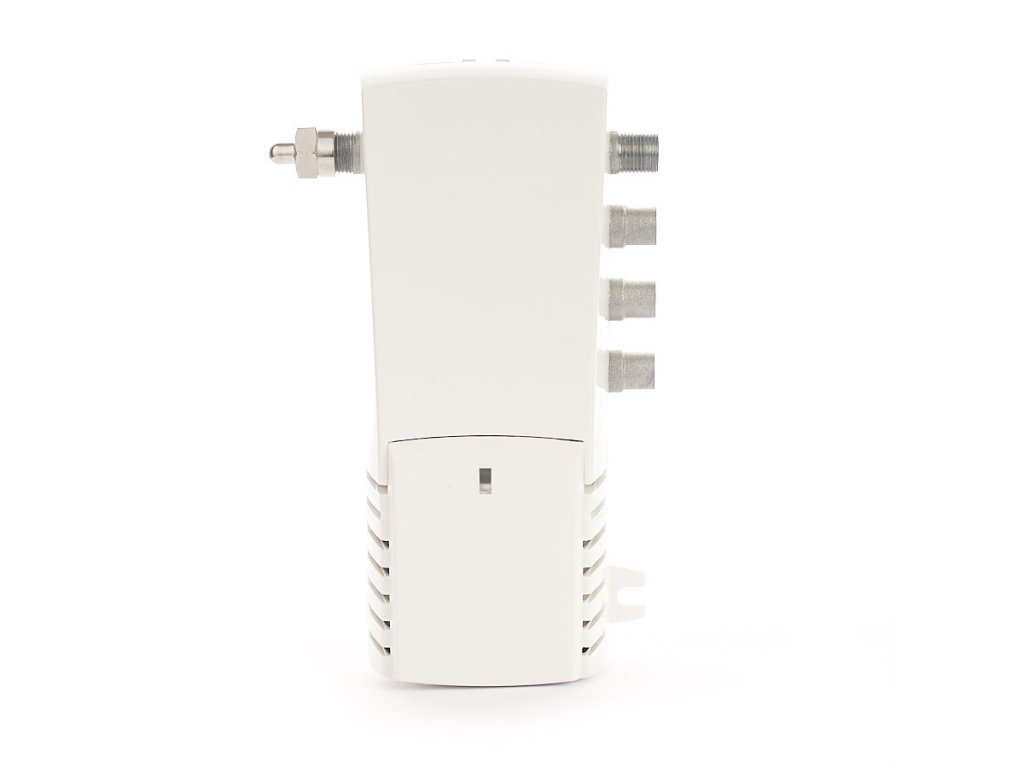

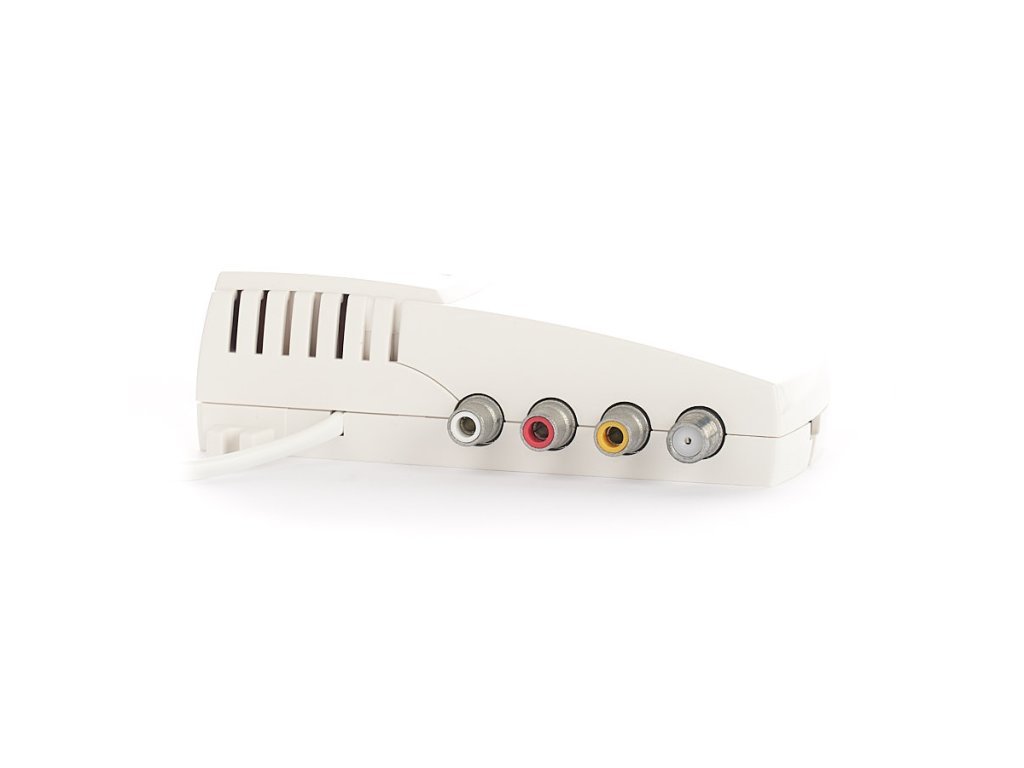

DSB modulátor modulátor Terra MT-41 konvertuje AV signál na RF 1-69k. Modulátor je určen pro převod video a audio signálů v normách G/K/I/L/M/N/Australia. Regulace výstupního signálu 0 - 20 dBuV/75 Ω.  Vstupy 1x cinch Video, 1x cinch audio (mono), 1x výstup RF a 1x vstup RF. Modulátor umožňuje nastavení výstupní úrovně.

• Model : MT41

Vstup

• frekvenční rozsah - 20 Hz - 6 MHz
• úroveň/impedance - 1 V ± 0,1 V/75 Ω
• Zvukový vstup frekvenční rozsah - 20 Hz - 15 kHz
• úprava úrovně - 0÷7 dB
• úroveň/impedance/odchylka - 775 mV RMS/10 kΩ/50 kHz

RF výstup

• úroveň (typická)/impedance - 90 dBµV/75 Ω
• úprava úrovně - 0÷-20 dB
• výstupní kanály G/H/I/L/K/M/N/Au
• frekvenční rozsah - 470-862 MHz
• Pomocná nosná frekvence zvuku - 4,5 MHz, 5,5 MHz, 6,0 MHz, 6,5 MHz
• Rozsah jemného doladění nosné frekvence videa -  ±2,25 MHz Max. o krok 0,25 MHz
• Kombinace přes ztrátu - 1,5 dB
• Frekvenční rozsah - 5-862 MHz
• A/V poměr - 12/16 dB
• Poměr signál/šum, vážený - ≥55 dB
• Spotřeba energie - 230 V~ 50/60 Hz 3,5 W
• Rozsah provozních teplot  -10° ÷ + 50°C
• Rozměry/Hmotnost (zabaleno) - 133x63x39 mm/0,36 kg
